日本旭化   PA66   Leona   TR161   高强度

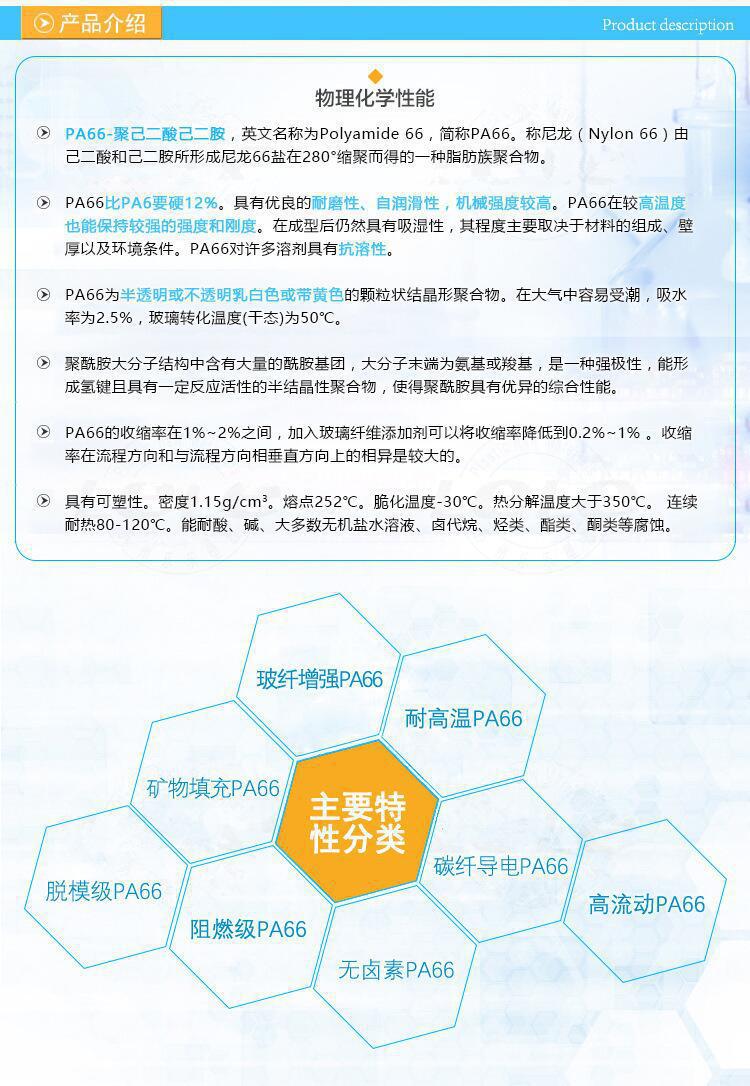

PA66塑胶原料为半透明或不透明乳白色结晶形聚合物，具有可塑性。密度1．15g/cm3。熔点252℃。脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率2.5%。能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀，但易溶于苯酚、甲酸等极性溶剂。具有优良的耐 磨 性、自润滑性，机械强度较高。但吸水性较大，因而尺寸稳定性较差

PA66是PA系列中机械强度、应用广的品种,因其结晶度高,故其刚性、耐热性都较高。

1、具高抗张强度；

2、耐韧、耐冲击性特优；

3、自润性、耐 磨 性 佳、耐药品性优；

4、低温特性佳；

5、具自熄性。

PA66 Leona 旭化成 TR161

干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。 熔化温度：260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃。 模具温度：建议80℃。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。 注射压力：通常在750~1250bar，取决于材料和产品设计

注射速度：高速（对于增强型材料应稍低一些）。 流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的直径应当是0.75mm。典型用途 PA66更广泛应用于汽车工业、仪器壳体以及其它需要有冲击性和高强度要求的产品。

1.汽车工业:汽车工业为PA的大市场，主要用于发动机部件、电气配件、车体部件及输油件等。具体产品有：输油管、空调管、喷油嘴、油箱、燃料过滤器、储油槽、罐、齿轮、车轮盖及汽车外饰板等。

2.机械工业:可 广 泛  制造齿轮、蜗轮、垫片、螺栓、螺母、轴承等。

3.电子/电器:主要用于民用电器如电饭锅、吸尘器、微波炉等的开关、接线板、电阻器等。

4.包装材料: PA的气体阻隔性好，常与HDPE共混、共挤和复合，用于熟肉、火腿等食品的冷冻、真空包装。

5.日用品: PA为代拉链材料，目前仍大量使用。此外，PA还可用于一次性打火机壳体、碱性干电池衬垫、头盔、办公设备外壳等。

6.体育用品:主要有滑雪板、球拍线、球拍框、冲浪板、溜冰鞋、钓鱼杆及钓鱼线等。

7.医疗器械:可用于止血钳、输液器、手术缝合线、假发等

以下是LEONA(旭化成)TR161/PA66(尼龙66)物性表参数

产品介绍	Leona TR161应用于电线电缆.
性能	测试条件	单位	标准	数值
密度		g/cm3	ISO 1183	1.11
弯曲模量	(23°C)	(MPa)	ISO 1133	2200
简支梁缺口冲击强度	23°C	(kJ/m2)	ISO 180/1A	15
抗张强度	23°C	MPa	ASTM D638	70
热变形温度A法	未退火	°C	(1.80MPa)	66
可燃性(UL94)		class	IEC 60695-11-10	HB

日本旭化成Leona PA66 TR161颗粒采用密封袋装形式提供，如果在开封后立即使用，则不需要预干燥。但如果开封后不赶快使用，Leona™(尼胺龙)颗粒就会从空气中吸收大量的水分。为了避免因水分吸收而引起的银斑和其他缺陷，开封后的Leona™(尼胺龙)颗粒必须储存在密封的金属容器中，或者在注塑之前进行预干燥,为了防止吸收水分，应当等到使用前才能打开袋子的密封。要避免袋子破裂及使产品远离水分,洒出的颗粒不可放回袋子中，处理Leona™(尼胺龙)时一定要在指定的温度范围内。温度过低可能会因塑化不均匀而造成局部降解；而如果温度过高的话，则可能引起银斑、其他外观问题以及树脂的分解。温度范围是因等级的不同而有所变化的，因此请阅读每个级别的指南(可从旭化成处获得)。在整个的注塑操作中，都应当保证充分的局部或总体通风。如果Leona™(尼胺龙)滞留在未运行的热机筒中，就可能会造成树脂分解。在长时间中断注塑过程之前，应当用无色的聚乙烯或专门用于聚酰胺树脂的清洗材料清洗和填充机筒。如果工作区域中有洒落的颗粒，应当及时清除和丢弃，以免滑倒。

密度	1.01~1.23	模具温度	80.0 到 100°C
加工（熔体）温度	260 到 270°C	注射压力	230 到 250°C
预热	温度/°C	130°C	工 艺 参 数	注射时间	20~90
时间/h	4.0hr	高压时间	0~5
料桶温度/°C	后段	193 到 238°C	冷却时间	20~90
中段	210 到 249°C	总周期	220 到 260°C
前段	221 到 254°C	螺杆转数	30 到 60rpm
喷嘴温度	232 到 274°C	使用注射机类型	螺杆式

Leona系列PA66同系列通用型号介绍
